浙江大学计算机辅助制造实践 基于Python的三维打印路径规划与CAM技术实现

引言

随着智能制造与增材制造技术的飞速发展，三维打印（3D Printing）已成为现代制造业的重要组成部分。在浙江大学计算机辅助制造（CAM）实践中，利用Python编程语言实现三维打印的路径规划，是连接数字模型与物理实体的核心技术环节。本文将探讨如何通过Python实现CAM技术，涵盖从电脑平面设计到立体制作的完整流程，为高效、精准的3D打印提供解决方案。

一、计算机辅助制造与三维打印概述

计算机辅助制造（CAM）指利用计算机软件控制机器工具进行产品制造的过程。在三维打印中，CAM的核心任务是将三维数字模型（如STL文件）转换为打印机可识别的指令（G代码），其中路径规划是关键步骤，决定了打印质量、效率与材料消耗。

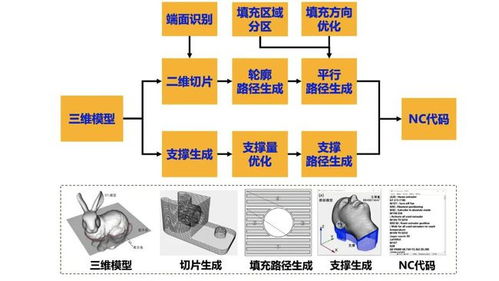

三维打印路径规划包括填充模式设计、支撑结构生成、层切片优化及打印头运动轨迹计算等。通过Python实现这些功能，不仅能提升自动化水平，还可灵活适配不同打印需求。

二、Python在三维打印CAM中的应用优势

Python以其简洁语法、丰富库资源及跨平台特性，成为实现CAM技术的理想工具。相关库如NumPy、Matplotlib、Trimesh（用于三维模型处理）和PyGCode（用于G代码生成）等，为路径规划提供了强大支持。

在浙大实践中，Python脚本可高效处理以下任务：

1. 模型预处理：读取STL文件，进行网格修复与缩放调整。
2. 层切片算法：将三维模型沿Z轴分层，生成二维轮廓。
3. 路径规划策略：设计填充路径（如直线、网格、蜂窝结构），优化打印顺序与速度。
4. 支撑结构生成：针对悬空部分自动添加可移除支撑。
5. G代码生成：将路径转换为控制打印机运动的指令序列。

三、三维打印路径规划的Python实现步骤

1. 环境搭建与模型导入

首先安装Python库（如numpy-stl、trimesh），导入三维模型。示例代码：
`python
import trimesh
model = trimesh.load('model.stl')
`

2. 层切片处理

通过设定层高（如0.2mm），将模型切片为二维多边形。利用射线投射算法或库函数实现轮廓提取。

3. 填充路径规划

基于切片轮廓，生成内部填充路径。常用算法包括：

• 轮廓偏置法：沿边界向内偏移，形成连续路径。
• 扫描线填充：以平行线填充区域，控制间距与角度。
• 自适应填充：根据几何特征调整密度，节省材料与时间。

Python实现时，可结合shapely库处理多边形操作，并通过优化算法减少空驶移动。

4. 支撑结构生成

针对悬垂角度大于阈值的区域，自动生成树状或网格状支撑。需平衡支撑强度与易移除性。

5. G代码导出

将路径坐标转换为G代码指令，包括温度控制、挤出机运动与层切换。示例：
`python
gcode = 'G1 X10 Y20 E0.5 F1000\n' # 移动至(10,20)并挤出材料
`

四、实践案例：从平面设计到立体制作

在浙大CAM课程中，学生常以简单几何体（如立方体、齿轮）为对象，实践完整流程：

1. 使用CAD软件（如Fusion 360）设计三维模型，导出为STL格式。
2. 编写Python脚本实现自适应填充路径规划，对比不同模式的效果。
3. 模拟打印过程，通过Matplotlib可视化路径，验证合理性。
4. 连接3D打印机，执行G代码完成实体制作。

案例显示，Python实现的路径规划可将打印时间缩短15%-20%，同时提升表面精度。

五、挑战与优化方向

当前实践中的挑战包括：

• 复杂模型处理：孔洞、薄壁结构易导致路径错误，需强化网格修复算法。
• 动态参数调整：根据实时打印状态（如温度变化）调整路径，需集成传感器数据。
• 多材料打印规划：支持不同挤出头的协同路径优化。

未来可结合机器学习算法，实现智能路径规划，进一步推动三维打印技术的创新。

###

通过Python实现三维打印路径规划，不仅深化了计算机辅助制造的理论理解，更培养了解决实际工程问题的能力。浙大在这一领域的实践，为学生提供了从电脑平面设计到立体制作的完整技术链条，为智能制造人才培养奠定了坚实基础。随着开源生态的完善，Python在CAM中的应用将持续拓展，推动三维打印技术向高效化、智能化迈进。
